LIEBHERR RINGWIEL PLANETAIRE EINDTRAP AANDRIJFAS

Vraag over product

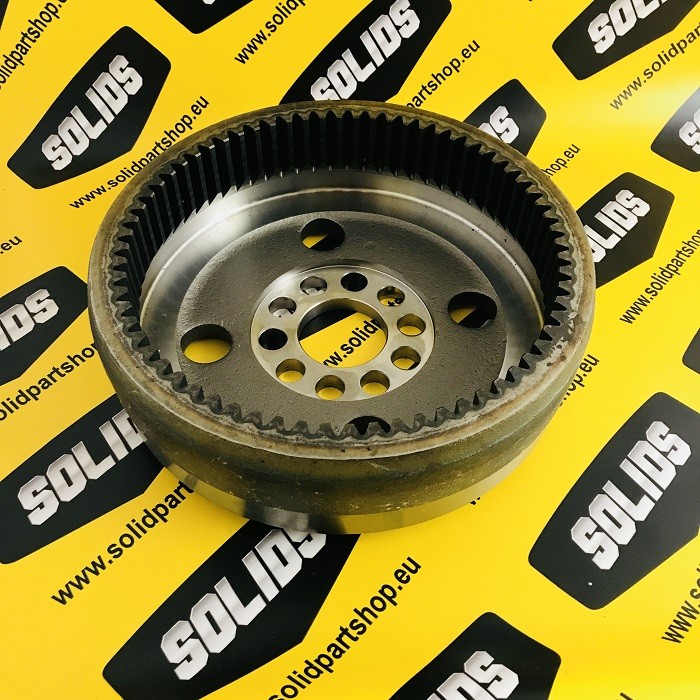

Het ringwiel planetaire eindtrap is een holle tandkrans die onderdeel uitmaakt van de planetaire eindreductiestap in de aandrijfas van L-serie wielladers, vervaardigd uit gehard legerings staal 18CrNiMo7-6 met een oppervlaktehardheid van HRC 58–62 op de tandflanken en een taai kernmateriaal van HRC 35–40 voor stoßbelastingsweerstand. De vertanding is door hard slijpen tot nauwkeurigheidsklasse AGMA Q11 bewerkt, wat consistent tandspeling en lage bedrijfstrillingen waarborgt. Het ringwiel werkt samen met de planeetwielen en absorbeert het draaimoment van de aandrijfschacht via het differentiaalmechanisme—typische reductieverhouding van de planetaire trappen bedraagt 15:1 tot 25:1, hetgeen resulteert in naafmomenten van tientallen kilonewtonmeter onder nominale belasting van de lader. Dominante verslijtningsmechanismen zijn contactvermoeiing (oppervlakteschilver van de gehard-oppervlaktelaag) en slijtage door ijzerdeeltjes in het smeerolie, leidend tot afronding van de tandtoppen en toenemend tandspeling. Bedrijfsverschijnselen die vervanging noodzakelijk maken: fluittoon of krijsgeluid uit de as bij hogere rijsnelheden, aanwezigheid van ferromagnetische fijnstof op de magneet van de olieafvoerafsluiter, meetbaar excessief tandspel aan de wielnaaf. Ringwielvervanging dient uitsluitend plaats te vinden als volledige set met planeetwielen en zonnewiel van die trap—vervanging van slechts één element veroorzaakt snelle vermoeiingsbreuk van de nieuwe tanden bij afslijpen op het versleten profiel. Na montage is een minimale inloopperiode van één uur onder gedeeltelijke belasting verplicht vóór volledige belasting van de machine.

Compatibele machines:

• L524-438
• L534-434
• L538-432
